Spannzangen ER20 | 428 EH | Ø 9 DIN 6499 B (ISO 15488 B)
Produktnummer:
428EH-09
EAN:
4250001112578
Spannzangen ER20 | 428 EH | Ø 9 DIN 6499 B (ISO 15488 B)
50,60 CHF*
Produktinformationen "Spannzangen ER20 | 428 EH | Ø 9 DIN 6499 B (ISO 15488 B)"
Verwendung:

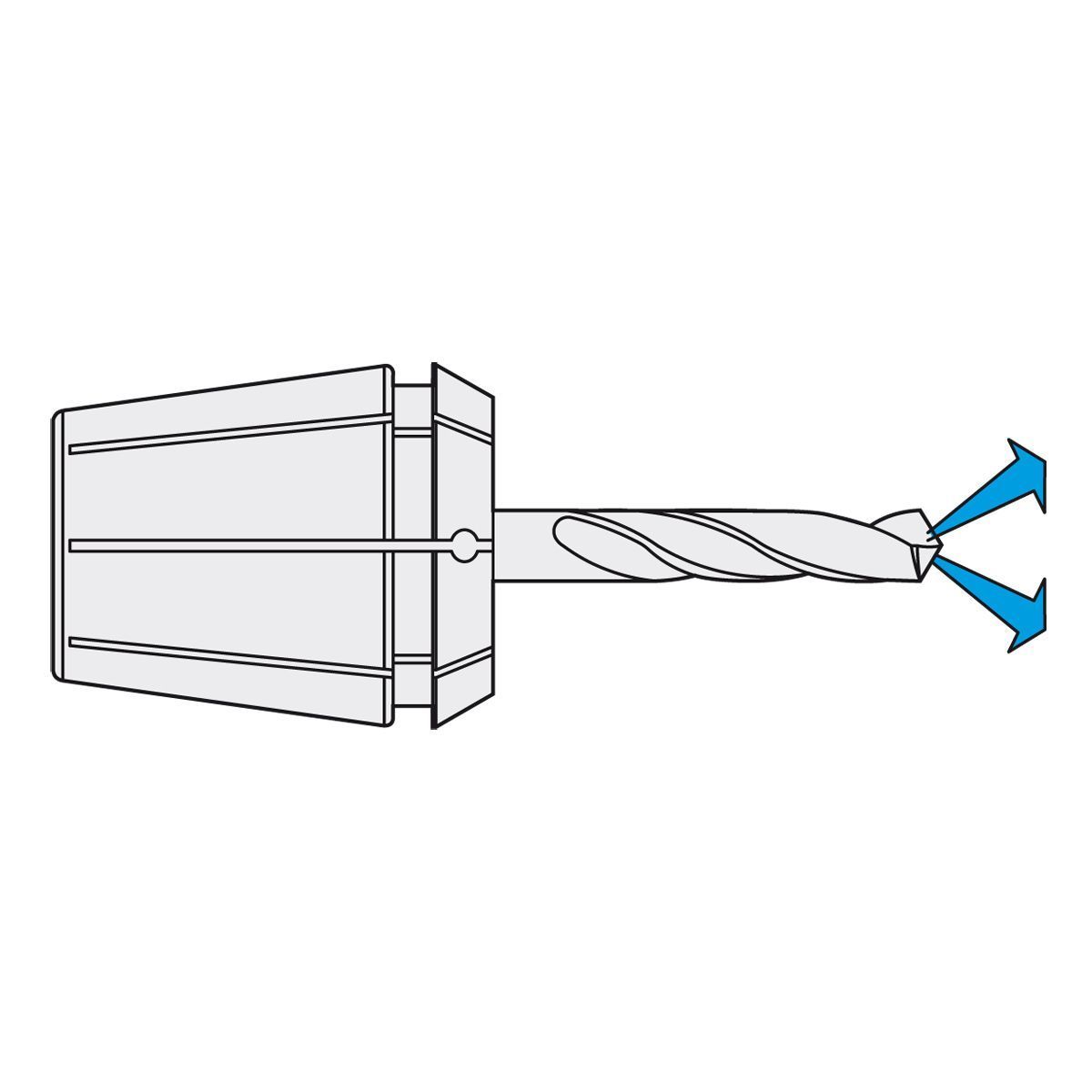

Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Hinweis:
Nur das Nennmaß d kann gespannt werden (einsetzbar bis 120 bar). Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliffenen Bohrung der Spannzange eingespannt werden.
| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ER collet ISO10897 (DIN6388) - ER20 |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | Cylindrical clamping - metric |
| BD [Körper-Durchmesser]: | 21 |
| CP [Kühlmitteldruck]: | 120 bar |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 9 |
| OAL [Gesamtlänge]: | 31,5 |
| Rundlaufgenauigkeit: | < 15µm |
| SEAL [Dichteigenschaft]: | Ja |
| Typ: | 428E | ER 20 |
