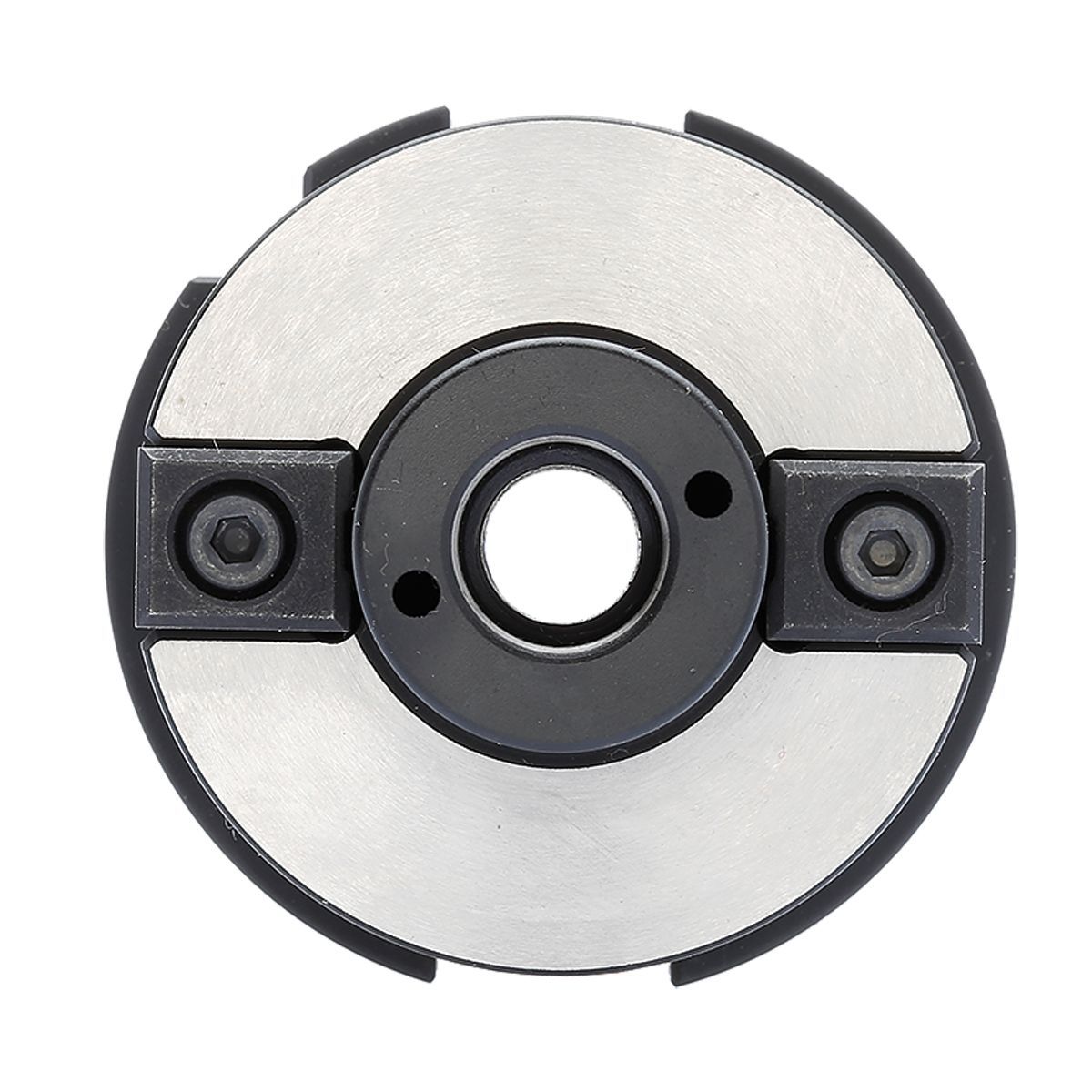

Quernut-Aufsteckdorn HSK 63-32-60 mit vergrößertem Bunddurchmesser
Produktnummer:
A63.11.32
EAN:
4250001002114
Quernut-Aufsteckdorn HSK 63-32-60 mit vergrößertem Bunddurchmesser
148,35 CHF*
Produktinformationen "Quernut-Aufsteckdorn HSK 63-32-60 mit vergrößertem Bunddurchmesser"
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Hinweis:
d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ISO 12164 (HSK-A) |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | DIN 6357 (Quernut) |
| Auswuchtgüte: | G2,5 | 25.000 1/min |

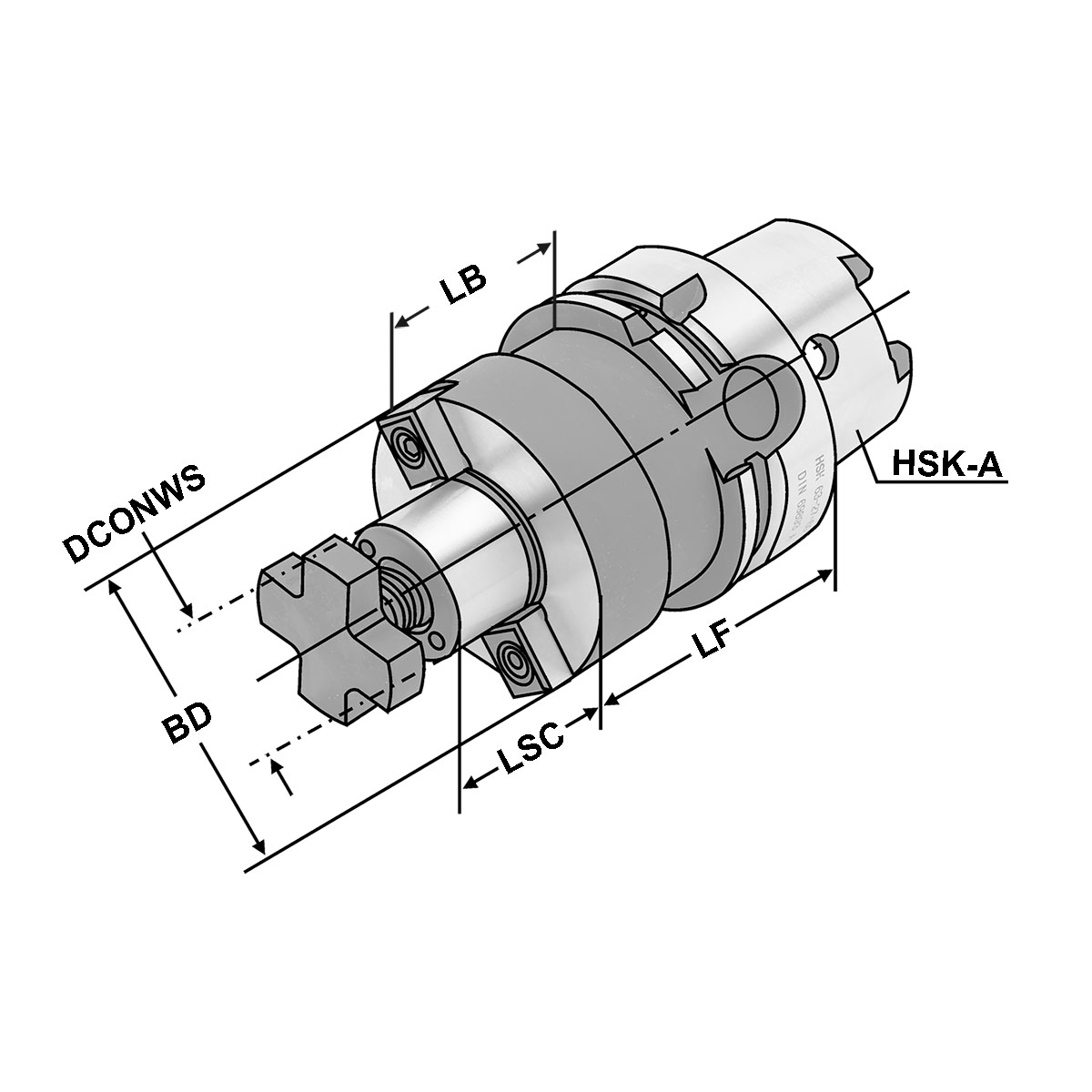

| BD1 [Körper-Durchmesser 1]: | 78 |
| CXSC [Kühlschmierstoffaustritt]: | Kühlkanäle |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 32 |
| DCPS [Datenträgergröße]: | D10/H4,5 |
| DCP [Datenträger]: | Ja |
| HSK: | HSK-A 63 |
| LB [Grundkörperlänge]: | 34 |
| LF [Funktionslänge]: | 60 |
| LSC [Spannlänge]: | 24 |
| TDCON [Toleranzklasse Anschlussdurchmesser]: | h6 |
| max. Rundlaufabweichung: | < 5µm |
